Belka tensometryczna MAVIN NA177 100 kg C3 do wag TEM – ELCMNA177-100

Belka tensometryczna Single Point 100 kg

Belka tensometryczna jest elementem pomiarowym elektronicznego systemu wagowego. Pod wpływem obciążenia czujnik generuje sygnał elektryczny przekazywany do elektroniki wagi, która przelicza go na wartość masy.

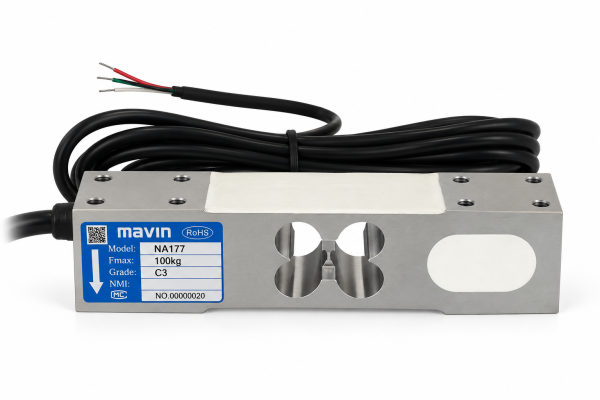

Model MAVIN NA177 wykorzystuje konstrukcję Single Point. Oferowana wersja ELCMNA177-100 posiada maksymalne obciążenie znamionowe 100 kg i może być stosowana przy budowie oraz naprawie kompatybilnych systemów wagowych.

Dane techniczne MAVIN NA177 100 kg

Kod produktu	ELCMNA177-100
Producent	MAVIN
Model	NA177
Typ czujnika	Single Point
Maksymalne obciążenie (Fmax)	100 kg
Klasa	C3
Materiał	Stop aluminium
Wymiary	150 × 38 × 38 mm
Sygnał znamionowy	2,0 mV/V ±10%
Balans zera	±0,0200 mV/V
Błąd kombinowany	0,017% R.O.
Pełzanie	0,017% R.O.
Temperatura pracy	-20°C do +60°C
Bezpieczne przeciążenie	150% R.O.
Rezystancja wejściowa	410 ±15 Ω
Rezystancja wyjściowa	350 ±5 Ω
Rezystancja izolacji	≥5000 MΩ (50 V DC)
Zalecane napięcie wzbudzenia	5–12 V DC

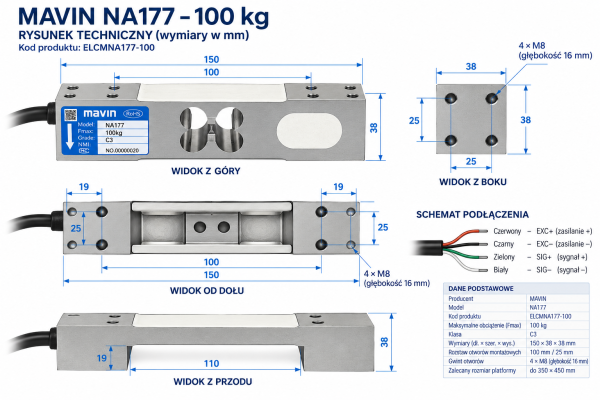

Podłączenie belki MAVIN NA177

Belka wykorzystuje czteroprzewodowe połączenie układu tensometrycznego. Zgodnie z oznaczeniami producenta przewody należy podłączyć następująco:

Najważniejsze zalety

• maksymalne obciążenie znamionowe 100 kg,
• klasa C3,
• konstrukcja Single Point,
• korpus wykonany ze stopu aluminium,
• kompaktowe wymiary 150 × 38 × 38 mm,
• czteroprzewodowe podłączenie,
• przeznaczenie do budowy i serwisu kompatybilnych systemów wagowych.

Dobór belki tensometrycznej do wagi

Przy wymianie czujnika nie należy kierować się wyłącznie jego maksymalnym obciążeniem. Należy porównać model belki, wymiary, rozstaw i rodzaj otworów montażowych, parametry elektryczne oraz sposób podłączenia przewodów.

Jeżeli nie masz pewności, czy MAVIN NA177 100 kg – ELCMNA177-100 będzie odpowiednia do Twojej wagi, prześlij zdjęcie dotychczasowej belki oraz tabliczki znamionowej urządzenia. WagiTEM pomoże zweryfikować właściwą część.

FAQ – MAVIN NA177 100 kg

1. Jakie maksymalne obciążenie ma ta belka?

Oferowana wersja MAVIN NA177 posiada maksymalne obciążenie znamionowe 100 kg.

2. Jaki jest kod produktu?

Kod produktu to ELCMNA177-100.

3. Jaki jest model belki?

Model producenta to MAVIN NA177.

4. Czy jest to belka Single Point?

Tak. NA177 jest belką tensometryczną typu Single Point.

5. Z jakiego materiału wykonany jest czujnik?

Korpus belki wykonany jest ze stopu aluminium.

6. Jakie są wymiary belki?

Wymiary korpusu wynoszą około 150 × 38 × 38 mm.

7. Jaki sygnał znamionowy ma NA177?

Sygnał znamionowy wynosi 2,0 mV/V ±10%.

8. Jak podłączyć przewody?

Czerwony – EXC+, czarny – EXC−, zielony – SIG+, biały – SIG−.

9. Czy belka pasuje do każdej wagi 100 kg?

Nie. Należy sprawdzić również model, konstrukcję, mocowanie, wymiary i parametry elektryczne.

10. Czy WagiTEM pomoże sprawdzić kompatybilność?

Tak. Prześlij zdjęcie starej belki oraz tabliczki znamionowej wagi, a pomożemy sprawdzić odpowiednią część.
