Belka tensometryczna MAVIN NA177 200 kg C3 do wag TEM – ELCMNA177-200

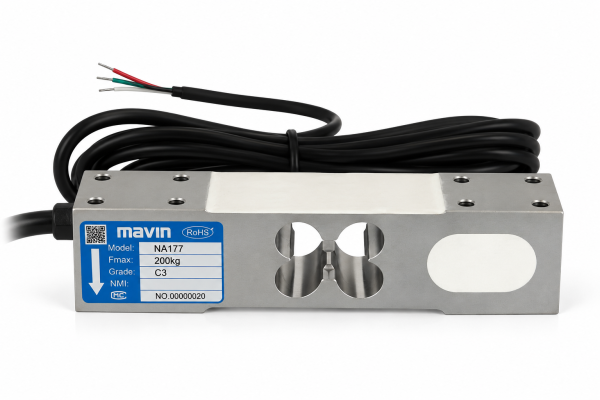

Belka tensometryczna Single Point 200 kg

Belka tensometryczna jest elementem pomiarowym elektronicznego systemu wagowego. Pod wpływem obciążenia czujnik generuje sygnał elektryczny, który następnie jest przetwarzany przez elektronikę wagi na wartość masy.

Model MAVIN NA177 wykorzystuje konstrukcję Single Point. Wersja ELCMNA177-200 posiada maksymalne obciążenie znamionowe 200 kg i może być stosowana przy budowie oraz naprawie kompatybilnych wag i platform wagowych.

Dane techniczne MAVIN NA177 200 kg

Kod produktu	ELCMNA177-200
Producent	MAVIN
Model	NA177
Typ czujnika	Single Point
Maksymalne obciążenie (Fmax)	200 kg
Klasa	C3
Materiał	Stop aluminium
Wymiary	150 × 38 × 38 mm
Sygnał znamionowy	2,0 mV/V ±10%
Balans zera	±0,0200 mV/V
Błąd kombinowany	0,017% R.O.
Pełzanie	0,017% R.O.
Rezystancja wejściowa	410 ±15 Ω
Rezystancja wyjściowa	350 ±5 Ω
Rezystancja izolacji	≥5000 MΩ (50 V DC)
Zalecane napięcie wzbudzenia	5–12 V DC
Temperatura pracy	-20°C do +60°C
Bezpieczne przeciążenie	150% R.O.

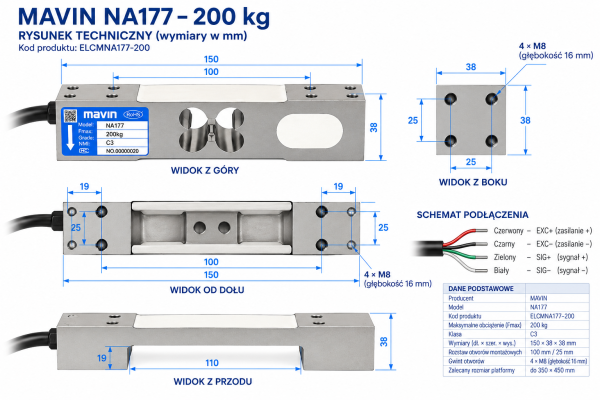

Podłączenie belki MAVIN NA177

Belka posiada czteroprzewodowe połączenie układu tensometrycznego. Zgodnie z oznaczeniami producenta przewody należy podłączyć następująco:

Najważniejsze zalety

• maksymalne obciążenie znamionowe 200 kg,
• klasa C3,
• konstrukcja Single Point,
• korpus wykonany ze stopu aluminium,
• kompaktowe wymiary 150 × 38 × 38 mm,
• czteroprzewodowe podłączenie,
• przeznaczenie do budowy i serwisu kompatybilnych systemów wagowych.

Jak dobrać właściwą belkę tensometryczną?

Przy wymianie belki tensometrycznej nie należy kierować się wyłącznie jej maksymalnym obciążeniem. Należy sprawdzić model, wymiary, rozstaw i rodzaj otworów montażowych, parametry elektryczne oraz sposób podłączenia przewodów.

Jeżeli nie masz pewności, czy MAVIN NA177 200 kg – ELCMNA177-200 będzie odpowiednia do Twojej wagi, prześlij zdjęcie dotychczasowej belki oraz tabliczki znamionowej urządzenia. Pomożemy zweryfikować odpowiednią część.

FAQ – MAVIN NA177 200 kg

1. Jakie maksymalne obciążenie ma ta belka?

Oferowana wersja MAVIN NA177 posiada maksymalne obciążenie znamionowe 200 kg.

2. Jaki jest kod produktu?

Kod produktu WagiTEM to ELCMNA177-200.

3. Jaki jest model producenta?

Model producenta to MAVIN NA177.

4. Czy jest to belka Single Point?

Tak. NA177 jest czujnikiem tensometrycznym typu Single Point.

5. Z jakiego materiału wykonana jest belka?

Korpus czujnika wykonany jest ze stopu aluminium.

6. Jakie są wymiary belki?

Wymiary korpusu wynoszą około 150 × 38 × 38 mm.

7. Jaki jest sygnał znamionowy?

Sygnał znamionowy wynosi 2,0 mV/V ±10%.

8. Jak podłączyć przewody?

Czerwony – EXC+, czarny – EXC−, zielony – SIG+, biały – SIG−.

9. Czy belka pasuje do każdej wagi 200 kg?

Nie. Należy porównać model, wymiary, sposób montażu oraz parametry elektryczne dotychczasowego czujnika.

10. Czy WagiTEM pomoże dobrać właściwą belkę?

Tak. Prześlij zdjęcie starej belki oraz tabliczki znamionowej wagi, a pomożemy sprawdzić kompatybilność.
